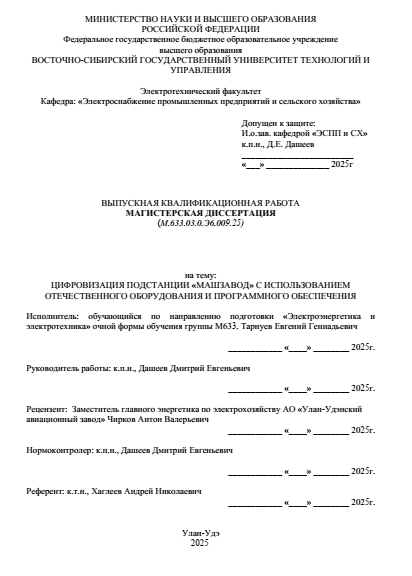

Цифровизация подстанции "Машзавод" с использованием отечественного оборудования и программного обеспечения : ВКР магистра : направление подготовки 13.04.02 "Электроэнергетика и электротехника"

Подстанция «Машзавод» построена в 1976 году, является действующим объектом Улан-Удэнского авиационного завода, напряжением 110/35/6 кВ. Подстанция резервирует большую часть завода, а основная работа лежит на питании близлежащих заводу районов, как поселок Восточной и Загорск. Питание на подстанцию приходит по двухцепной воздушной линии 110 кВ с подстанции «Районная» принадлежащей ПАО «Россети» Забайкальское ПМЭС. На подстанции «Машзавод» ранее не проводилась модернизация по усовершенствованию оборудования и управления. В данный момент на подстанции «Машзавод» открытое распределительное устройство выполнено по типовой схеме 110- 4Н «Два блока с выключателями и неавтоматической перемычкой со стороны линий» с двумя силовыми трехобмоточными трансформаторами по 25 МВА каждый. Схема 110-4Н применяется на тупиковых или ответвительных подстанциях с односторонним или двусторонним питанием (См. рисунок 2.1.). В данной схеме отсутствую высоковольтные выключатели, вместо них расположен система отделитель короткозамыкатель, отключающий выключатель находится на подстанции «Районная». Система отделитель короткозамыкатель отрицательно влияет на срок эксплуатации воздушной линии, поэтому при модернизации подстанции необходимо предусмотреть замену ОДКЗ на высоковольтный выключатель.
